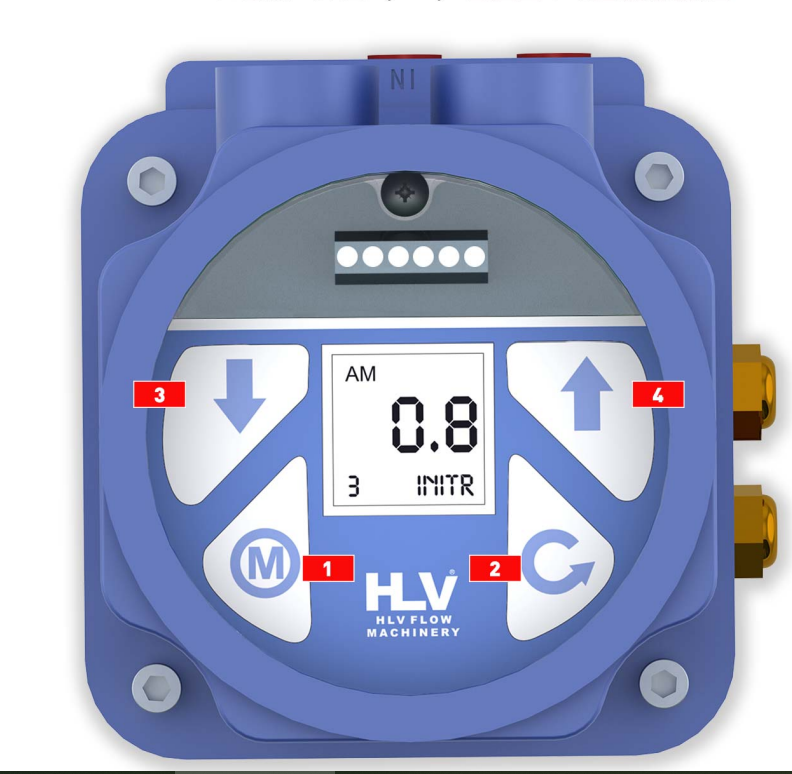

閥門智能定位器

閥門智能定位器用于氣動直行程或角行程執行機構的控制。電氣閥門智能定位器驅動執行機構使閥門開度達到與給定值相同的位置。附加輸入功能可用于鎖定閥位或驅動閥門達到安全的位置。做為實現這種功能的標準配置已經集成二進制輸入到基型產品中。

閥門智能定位器的工作原理：

閥門智能定位器是控制閥的主要附件。它將閥桿位移信號作為輸入的反饋測量信號，以控制器輸出信號作為設定信號，進行比較，當兩者有偏差時，改變其到執行機構的輸出信號，使執行機構動作，建立了閥桿位移倍與控制器輸出信號之間的一一對應關系。因此，閥門智能定位器組成以閥桿位移為測量信號，以控制器輸出為設定信號的反饋控制系統。該控制系統的操縱變量是閥門智能定位器去執行機構的輸出信號。

電液執行器

目前市場上使用朂多的電液執行器一般可分為兩種：一種是伺服閥控制式電液執行器,即傳統的電液伺服執行器,通常采用開式循環液壓系統，通過控制伺服閥調節液壓油流動方向及流量大小，實現對被控對象的調節；另一種是電動機控制式電液執行器，采用閉式循環液壓系統,過調節步進電動機或伺服電動機的轉向和轉速米控制雙向泵壓力油輸出方向和流量，對被控對象進行準確調控。

電液執行器集成了電動操作的簡易性、液壓的動力快速、固態電子的可靠性和用戶配置的靈活性，具有響應速度快、控制精度高、輸出功率大、結構緊湊等優點。電液執行器克服了氣動執行器的控制精度低、電動執行器的可控性差等問題，在一定的應用場合和工作環境下，具有相對的優勢，因而廣泛應用在電廠、石化等比較特殊的場合。
